其他項目檢測

鋼絲繩破斷拉力檢測

檢測項目：鋼絲繩破斷拉力測試原理：對鋼絲繩試樣施加拉力，拉伸至鋼絲繩斷裂，測定鋼絲繩的實際破斷拉力

檢測標(biāo)準(zhǔn)：GB/T 8358-2014 \ ISO 3108:1974 \ASTM A931-08(2013)

檢測周期：具體檢測周期來電咨詢

在線訂購

鋼絲繩破斷拉力測試原理
對鋼絲繩試樣施加拉力，拉伸至鋼絲繩斷裂，測定鋼絲繩的實際破斷拉力，或者試驗至規(guī)定拉力值。
鋼絲繩破斷拉力測試方法：
合金澆鑄法 method of alloy poured socketing
樹脂澆注法   method of resin pouring
套管壓制法   method of ferrule pressing
直接夾持法   method of direct gripping

破斷拉力測試標(biāo)準(zhǔn):

GB/T 8358-2014                  鋼絲繩實際破斷拉力測定方法
ISO 3108:1974   通用鋼絲繩.實際斷裂載荷的測定
ASTM A931-08(2013)          Test Method for Tension Testing of Wire Ropes and Strand EN 12385-1+A1:2008
EN 12385-1-2008                鋼絲繩.安全性.第1部分:一般要求

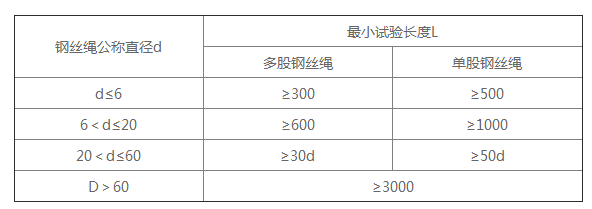

破斷拉力測試試樣要求:

鋼絲繩破斷拉力試驗 GB/T 8358-2014
1.除非另有規(guī)定，試驗一般在室溫10℃~35℃范圍內(nèi)進行。對溫度要求嚴(yán)格的試驗，試驗溫度應(yīng)為23℃±5℃。
2.將試樣安裝在試驗機上，并保證試樣軸線與試驗機夾頭軸線重合。
3.對于澆鑄法拉伸試樣，采用立式拉力試驗機試驗時，先將試樣置于上、下鉗口座內(nèi)，并讓下鉗口座內(nèi)試樣懸空，調(diào)整試驗機零點，再實施拉伸試驗。
4.對于套管壓制法，將壓制好的套管試樣直接夾持在鉗口中，即可實施拉伸試驗。
5.對于直接夾持法，應(yīng)采用合適的夾具，必要時可以在試樣與夾具間襯墊沾有金剛砂的鋁箔，避免夾具夾傷試樣表面。
6.對于纏繞法，先將試樣一端固定在試驗輪上，然后將試樣纏繞在試驗輪中，拉緊試樣，最后固定試樣另一端，即可實施拉伸試驗。
7.試驗過程中應(yīng)平穩(wěn)加載。當(dāng)施加的試驗力值不大于鋼絲繩最小破斷拉力的80%時，試驗力可以較快的速率施加；但是當(dāng)試驗力值超過80%時則應(yīng)緩慢加載，力值增加的速率每秒應(yīng)不超過最小破斷拉力的0.5%。
8.試驗過程中應(yīng)采取有效措施，防止鋼絲繩試樣發(fā)生旋轉(zhuǎn)，以免影響試驗結(jié)果的準(zhǔn)確性。
9.如果鋼絲繩試樣在距離夾頭6d或50mm（兩者取其小者）內(nèi)破斷，其實測破斷拉力達到相關(guān)產(chǎn)品標(biāo)準(zhǔn)的規(guī)定時，可視為試驗有效。否則該試驗無效，應(yīng)重新取樣進行試驗。
10在保證試驗有效的前提下，上述方法均可作為仲裁試驗方法。

上一個：鋼絲繩抗拉強度檢測下一個：鋼絲繩鍍鋅量檢測

其他項目檢測

鋼絲繩破斷拉力檢測

相關(guān)產(chǎn)品

導(dǎo)航欄目

新聞中心

聯(lián)系我們
